产品简介

是德MXR254B Infiniium MXR B系列示波器，提供4个2.5 GHz全带宽通道。其创新硬件加速技术带来极快的波形绘图与响应速度，并可灵活集成多台仪器。该平台支持未来升级至8通道和6 GHz带宽，有效保护投资。

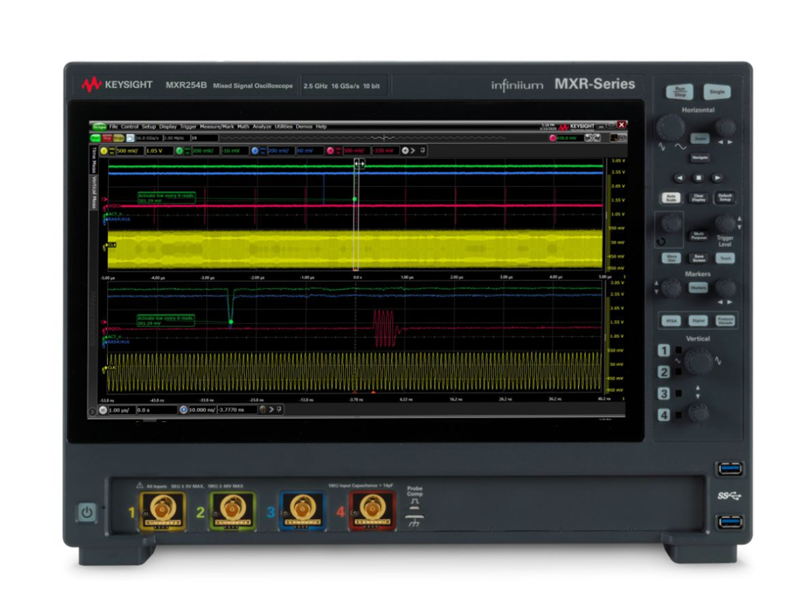

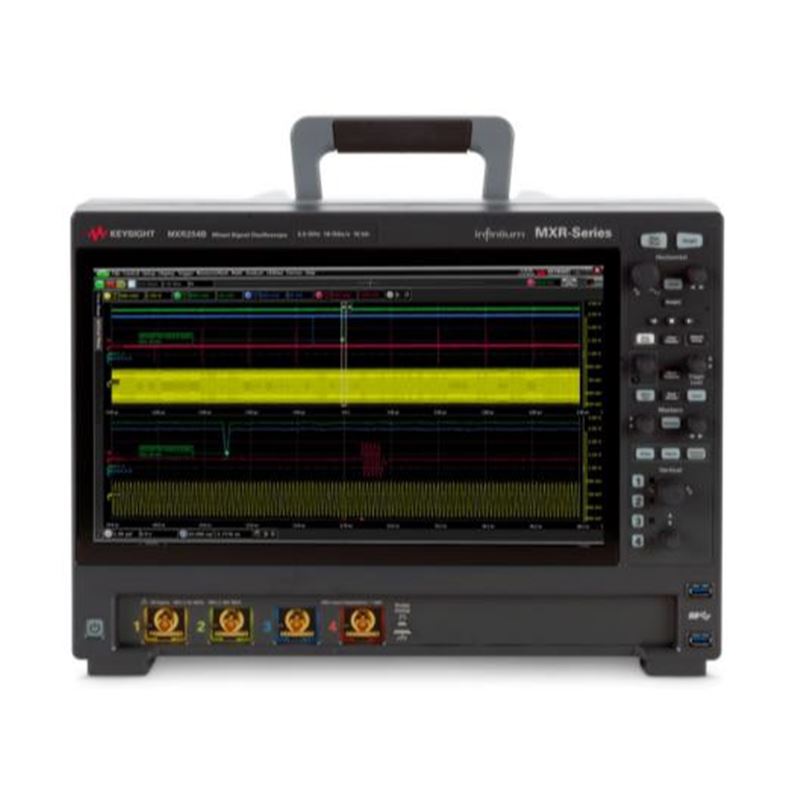

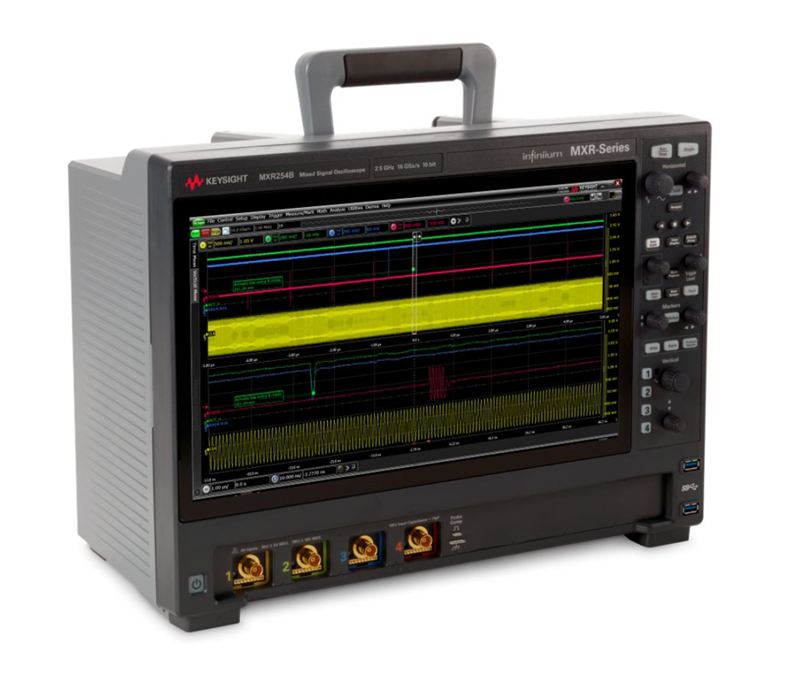

是德MXR254B Infiniium MXR B系列示波器

产品概述

是德科技MXR254B Infiniium示波器，具备4个2.5 GHz通道与硬件加速绘图，能快速调试和验证嵌入式、电源和汽车电子设计。其支持多机集成与升级至8通道/6 GHz的架构，应对未来复杂测试挑战。

突出

所有 4 个通道始终高达 2.5 GHz 的带宽

抖动分析速度提高 70%（与 MXR A 相比）

电源完整性分析速度提高 65%（与 MXR A 相比）

FFT 速度提高 45%（与 MXR A 相比）

USB 2.0 一致性测试速度提高 15%（与 MXR A 相比）

新标准功能 InfiniiScan 和 Wave Gen

最大内存为灵活的 1.6

通过 8 合 1 仪器集成扩展功能

可通过各种可能的方式进行升级 — 包括带宽和信道升级

包括什么：

每个通道一个 N2873A 500 MHz 无源探头

探头附件袋

本地化电源线

前面板硬盖

BNC 校准电缆

键盘和鼠标

是德科技 I/O 库套件、用户指南和编程指南随示波器驱动器一起提供

选项

支持的分析软件应用程序

D9010ASIA 用于 MXR/EXR/S 系列的高级信号完整性软件（EQ、InfiiniSimAdv、串扰）

D9010DMBA 去嵌入软件（Precision Probe、InfiiniSim Basic）

D9010JITA EZJIT Complete - 抖动、垂直和相位噪声分析软件

D9011PAMA 用于 MXR/EXR/S 系列的脉冲幅度调制 PAM-N 分析软件

D9010POWA 电源完整性分析软件

D9010PWRA Infiniium 示波器的电源测试软件

D9010UDAA 用户定义的应用软件

D90103PWA 三相功率分析软件

软件、协议应用支持（含）

D9010AUTP 汽车协议解码/触发软件（CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT）

D9010EMBP 嵌入式协议解码/触发软件（USB2.0、eUSB2、10/100 ETH、PCIe 2/1 ...

D9010LSSP 低速协议解码/触发软件（I2C、SPI、RS232、I2S、JTAG 等）

D9010MCDP MIPI CSI 和 DSI 协议解码/触发软件（C-PHY 和 D-PHY）

D9010MILP 协议解码/触发软件（ARINC 429、MIL-STD 1553、SpaceWire）

D9010MPLP 低速 MIPI 协议解码/触发软件（RFFE、I3C、SPMI）

D9010MPMP MIPI M-PHY 协议解码/触发软件（DigRF、LLI、CSI-3、UniPro、UFS、SSIC）

D9010PCIP 高级 PCIe 协议解码/触发软件（PCIe 6/5/4/3/2/1、SATA/SAS）

D9010USBP USB4v2、USB4、USB 3.x 和 eUSB2 协议解码/触发软件

D9011BDLP 基本 Infiniium 协议解码/触发包

D9020AUTP 高速汽车协议解码/触发软件（100BASE-T1、1000BASE-T1、10Base-T1S）

软件、合规性应用程序及其支持

AE6910T 汽车以太网 Tx 合规性软件 10M 至 5GBASE-T1

D9010CPHC MIPI C-PHY Tx 合规性软件

D9010ETHC 以太网 Tx 合规性软件（以太网、EEE）

D9010USBC USB 2.0 Tx 合规软件

D9010XAUC XAUI Tx 合规软件

D9020DPHC MIPI D-PHY Tx 合规性软件

D9040PCIC PCI Express Tx 合规性软件

D9030DPHC MIPI D-PHY Tx 合规性软件

辅料

MXR2RACK 用于 Infiniium MXR 系列的机架安装套件，8U

可选的 VSA 应用程序，客户安装

89601202C 标准矢量信号分析高达 55 GHz 中心频率、2.16 GHz 带宽和 4 个通道支持

89601203C Essentials 矢量信号分析高达 8 GHz 中心频率、160 MHz 带宽和单通道支持

89601超极限磷酸酯 用于 5G NR 的 O-RAN ULPI 测量

89601DVBC DVB 卫星通信分析选项

89601EVMC 89601EVMC 通过互相关 EVM 和 IQ-NC 改进 EVM

89601PSMC Power Suite 测量

89601BHHC公司 LTE/LTE-A TDD调制分析

89601B7NC型 3G调制分析

89601B7RC 无线连接调制分析

89601BHMC DOCSIS调制分析

89601BHTC公司 物联网调制分析

89601BHGC公司 LTE/LTE-A FDD调制分析

89601BHNC 89601BHNC 5G NR/5G-高级调制分析

89601BHXC型 高通量 WLAN 调制分析

89601AYAC型 数字解调分析

89601BHFC 自定义 OFDM 调制分析

89601BHQC公司 脉搏分析

是德MXR254B Infiniium MXR B系列示波器
