产品简介

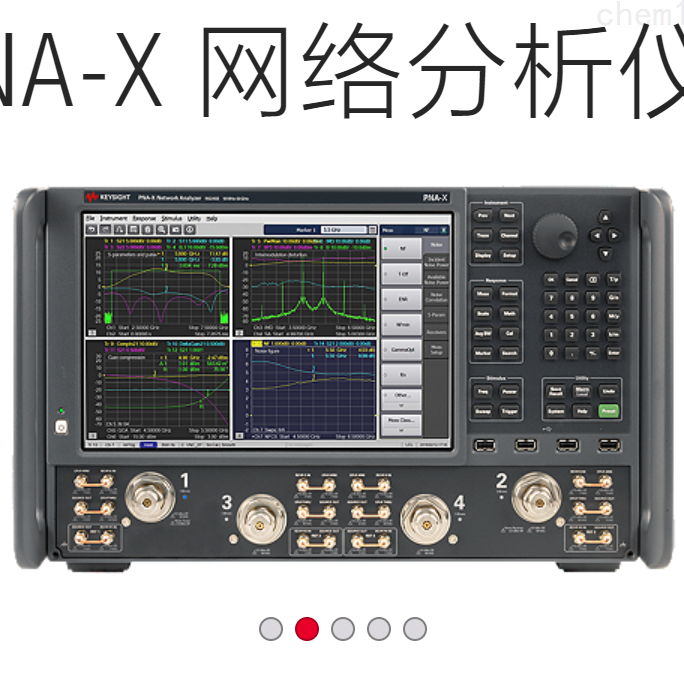

是德N5245B网络分析仪,是德网络分析仪E5080B, 10 MHz 至 50 GHz，2 端口和 4 端口，一个或两个信号源。

是德N5245B网络分析仪良好、灵活的一体化矢量 网络分析仪 • 10 MHz 至 8.5/13.5/26.5/ 43.5/50/67(70) GHz • 使用频率扩展模块可以 达到 1.5 THz。

• 具有低杂散和极低相位噪声的三个 DDS 信号源

• 一次连接实现多种测量

• 内置合路器

• 后面板上的跳线接口应用起来非常 灵活，您*不需要移动和被测器件 连接的电缆就可以通过后面的跳线接口 为测试环境增加用于调整测试信号状态 的硬件，或把其它测试设备接入到测试 被测器件的路径中。

• 充当用于双音变频器测试的第三个 信号源

• 调制失真分析：EVM、NPR、ACPR

• 相位噪声、AM 噪声和残余噪声测量

• 使用单台仪器替代整套 机架安装式测试系统

• 完成线性和非线性有源 器件表征,是德N5245B网络分析仪

选项

硬件选项

编号 N5245B-201 2 端口，可配置测试装置

编号 N5245B-217 2 端口、可配置测试装置、源衰减器、接收器衰减器

编号 N5245B-219 2 端口、可配置测试装置、源衰减器、接收器衰减器、偏置三通

编号 N5245B-222 2 端口、可配置测试装置、源衰减器、接收器衰减器、第二源、合路器、机械开关

编号 N5245B-224 2 端口、可配置测试装置、源衰减器、接收器衰减器、偏置三通、第二源、合路器、机械开关

编号 N5245B-401 4 端口，可配置测试装置，带第二个源

编号 N5245B-417 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器

编号 N5245B-419 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、偏置三通

编号 N5245B-422 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、合路器、机械开关

编号 N5245B-423 4 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、偏置三通、合路器、机械开关

编号 N5245B-425 4 端口、可配置测试装置、第二源、衰减器、合路器、机械开关、偏置三通、低频扩展

校准文档

N5245B-1A7 校准 + 不确定度 + 保护带（未经认可）

N5245B-A6J ANSI Z540-1-1994 校准

N5245B-英国6 带有测试数据的商业校准证书

额外的硬件功能

编号 N5245B-020 添加 IF 输入

编号 N5245B-021 将脉冲调制器添加到内部第一源

编号 N5245B-022 将脉冲调制器添加到内部第二源

编号 N5245B-029 将噪声接收器添加到 50 GHz

N5245B-统一 增强的低相位噪声性能

N5245B-XSB 第三个射频源，频率高达 13.5 GHz

订阅软件

S93007B 自动拆卸夹具

S93010B 时域分析

S93011B 使用 TDR 增强时域分析

S93015B 实时 S 参数和功率测量不确定度

S93025B 基本脉冲射频测量

S93026B 优良的脉冲射频测量

S93027B 机械噪声调谐器控制

S93029B 带矢量校正的噪声系数测量

S930700B 调制失真高达 8.5 GHz

S930701B 调制失真高达 13.5 GHz

S930702B 调制失真高达 26.5 GHz

S930704B 调制失真高达 43.5 GHz

S930705B 调制失真高达 50 GHz

S930707B 调制失真高达 70 GHz

S93080B 频偏测量

S93082B 标量混频器/转换器测量

S93083B 矢量和标量混频器/转换器测量

S93084B 嵌入式LO功能

S93086B 增益压缩测量

S93087B 互调失真测量

S93088B 源相位控制

S93089B 差分和 I/Q 器件测量

S930900B 频谱分析高达 8.5 GHz

S930901B 频谱分析高达 13.5 GHz

S930902B 频谱分析高达 26.5 GHz

S930904B 频谱分析频率高达 43.5 GHz

S930905B 频谱分析高达 50 GHz

S930909B 频谱分析频率高达 90 GHz

S93093B 频谱分析高达 125 GHz

S93094B 频谱分析高达 125 GHz 及以上

S93110B 活动热参数

S93118B 快速连续测量

S93460B 真模激励

S93551B N 端口测量

S93898B 内置性能测试软件

S94510B 非线性元件表征

S94511B 非线性元件表征，限制在 50 GHz

S94514B 非线性 X 参数

S94518B 非线性脉冲包络域

S94520B 任意负载阻抗，X 参数

S94521B 任意负载控制，X 参数

S94522B 任意负载控制、器件表征

S930317B 相位噪声测量高达 70 GHz

S930321B 相位噪声测量高达 125 GHz

S93072B 内部 6 GHz 任意波形生成

S94601B 设备测量 eXpert - DMX

S94602B 限额助手

S93051B IQ 数据带宽高达 4 GHz

S94571B 用于调制失真应用的集成负载牵引，限制在 50 GHz

S94572B 用于调制失真的宽带有源负载牵引

S94573B 用于调制失真的宽带有源负载牵引，限制在 50 GHz

S94570B 用于调制失真应用的集成负载牵引

S930709B 调制失真高达 90 GHz

S930712B 调制失真高达 125 GHz

S930713B 调制失真高达 125 GHz 及以上

辅料

N5245B-1CM型 机架安装套件，用于安装，不带把手

N5245B-1CP 机架安装套件，用于带把手安装

N1966A型 脉冲/IO 适配器

N6171A MATLAB 软件

N5245B-固态硬盘 额外的可移动固态硬盘

U8487A 功率传感器;USB 平均热电偶，10MHz-50GHz
