产品简介

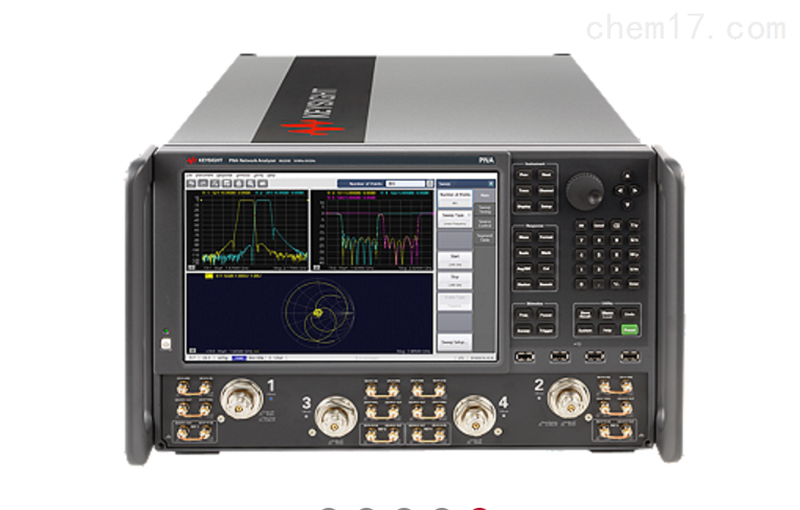

是德N5244B网络分析仪,是德网络分析仪N5224B，10 MHz 至 43.5 GHz，2 端口和 4 端口，一个或两个信号源。

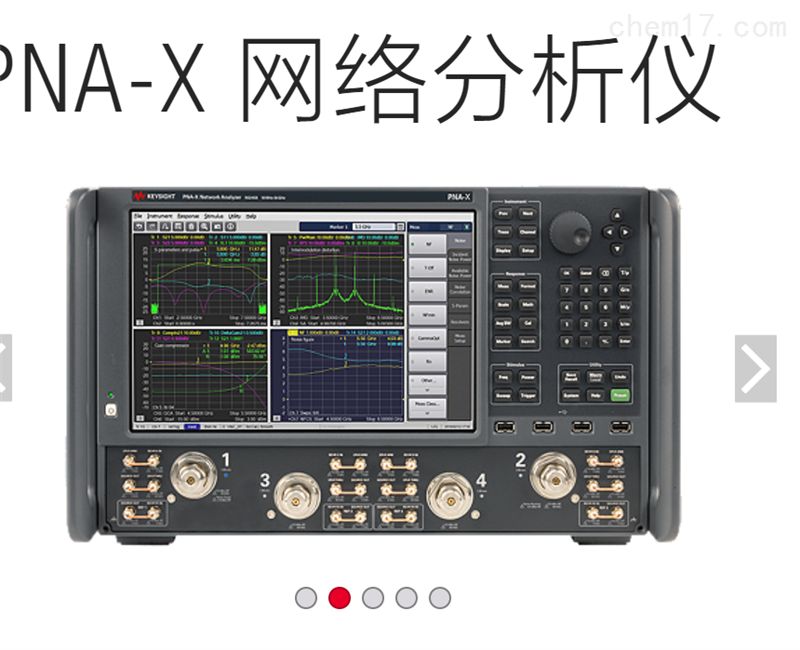

是德N5244B网络分析仪凭借高度集成和功能丰富的硬件，以及可根据需要重新配置的测量路径，一台 PNA-X 即可替代那些占据多个机架的成套测量设备，出色地完成同样的测量任务。 一台 PNA-X 可以替代以下测试设备：
网络分析仪
频谱分析仪
两个信号源
噪声系数测试仪/分析仪
功率计
开关矩阵
数字电压表
是德N5244B网络分析仪Keysight PNA-X 不只是一台矢量网络分析仪， 还是一款高度综合、非常灵活的微波测试引擎，可用于测量放大器、混频器、变频器和其他有源器件。 它的硬件包括两个内部信号源、一个信号合路器、S 参数和噪声接收机、脉冲调制器和发生器以及一组灵活的开关和射频接入点。 这些硬件为进行各种线性和非线性测量提供了功能强大的核心，只需通过一组连接与被测器件相连，即可执行所有这些测量。
一台 PNA-X 网络分析仪便可代替整套测试设备，显著简化您的测试系统。
丰富的单次连接测量应用软件有助于缩短测试时间。
良好的误差校正功能确保精确地测试线性和非线性器件特征。
丰富的测量应用软件任您选择，帮助您轻松操作，提高良好射频测试的速度和精度。
多点触控屏和直观的用户界面帮助您加速洞察元器件特性。
选项：
硬件选项
编号 N5244B-2012 端口，可配置测试装置
编号 N5244B-2172 端口、可配置测试装置、源衰减器、接收器衰减器
编号 N5244B-2192 端口、可配置测试装置、源衰减器、接收器衰减器、偏置三通
编号 N5244B-2222 端口、可配置测试装置、源衰减器、接收器衰减器、第二源、合路器、机械开关
编号 N5244B-2242 端口、可配置测试装置、源衰减器、接收器衰减器、偏置三通、第二源、合路器、机械开关
编号 N5244B-4014 端口，可配置测试装置，带第二个源
编号 N5244B-4174 端口、可配置测试装置、第二源、源衰减器、接收器衰减器
编号 N5244B-4194 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、偏置三通
编号 N5244B-4224 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、合路器、机械开关
编号 N5244B-4234 端口、可配置测试装置、第二源、源衰减器、接收器衰减器、偏置三通、合路器、机械开关
编号 N5244B-4254 端口、可配置测试装置、第二源、衰减器、合路器、机械开关、偏置三通、低频扩展
校准文档
编号 N5244B-1A7校准 + 不确定度 + 保护带（未经认可）
N5244B-A6JANSI Z540-1-1994 校准
N5244B-英国6带有测试数据的商业校准证书
额外的硬件功能
编号 N5244B-020添加 IF 输入
编号 N5244B-021将脉冲调制器添加到内部第一源
编号 N5244B-022将脉冲调制器添加到内部第二源
编号 N5244B-029将噪声接收器添加到 43.5 GHz
N5244B-统一增强的低相位噪声性能
N5244B-XSB第三个射频源，频率高达 13.5 GHz
订阅软件
S93007B自动拆卸夹具
S93010B时域分析
S93011B使用 TDR 增强时域分析
S93015B实时 S 参数和功率测量不确定度
S93025B基本脉冲射频测量
S93026B优良的脉冲射频测量
S93027B机械噪声调谐器控制
S93029B带矢量校正的噪声系数测量
S930700B调制失真高达 8.5 GHz
S930701B调制失真高达 13.5 GHz
S930702B调制失真高达 26.5 GHz
S930704B调制失真高达 43.5 GHz
S930705B调制失真高达 50 GHz
S930707B调制失真高达 70 GHz
S93080B频偏测量
S93082B标量混频器/转换器测量
S93084B嵌入式LO功能
S93086B增益压缩测量
S93087B互调失真测量
S93088B源相位控制
S93089B差分和 I/Q 器件测量
S930900B频谱分析高达 8.5 GHz
S930901B频谱分析高达 13.5 GHz
S930902B频谱分析高达 26.5 GHz
S930904B频谱分析频率高达 43.5 GHz
S930909B频谱分析频率高达 90 GHz
S93083B矢量和标量混频器/转换器测量
S93093B频谱分析高达 125 GHz
S93094B频谱分析高达 125 GHz 及以上
S93110B活动热参数
S93118B快速连续测量
S93460B真模激励
S93551BN 端口测量
S93898B内置性能测试软件
S94510B非线性元件表征
S94511B非线性元件表征，限制在 50 GHz
S94514B非线性 X 参数
S94518B非线性脉冲包络域
S94520B任意负载阻抗，X 参数
S94521B任意负载控制，X 参数
S94522B任意负载控制、器件表征
S930317B相位噪声测量高达 70 GHz
S930321B相位噪声测量高达 125 GHz
S93072B内部 6 GHz 任意波形生成
S94601B设备测量 eXpert - DMX
S94602B限额助手
S93051BIQ 数据带宽高达 4 GHz
S94571B用于调制失真应用的集成负载牵引，限制在 50 GHz
S94572B用于调制失真的宽带有源负载牵引
S94573B用于调制失真的宽带有源负载牵引，限制在 50 GHz
S94570B用于调制失真应用的集成负载牵引
S930709B调制失真高达 90 GHz
S930712B调制失真高达 125 GHz
S930713B调制失真高达 125 GHz 及以上
辅料
N5244B-1CM型机架安装套件，用于安装，不带把手
N5244B-1CP机架安装套件，用于带把手安装
N1966A型脉冲/IO 适配器
N6171AMATLAB 软件
N5244B-固态硬盘额外的可移动固态硬盘
U8487A功率传感器;USB 平均热电偶，10MHz-50GHz
