产品简介

是德M8194A 120GSa/s 任意波形发生器，提供高达120GSa/s采样率与45GHz带宽，支持单插槽AXIe模块中配置1、2或4个同步通道。其具备8位垂直分辨率，可生成频率分量高达50 GHz的复杂信号，专为64 GBd/64 QAM相干光通信和100 GBd PAM4高速数字测试等应用而设计。

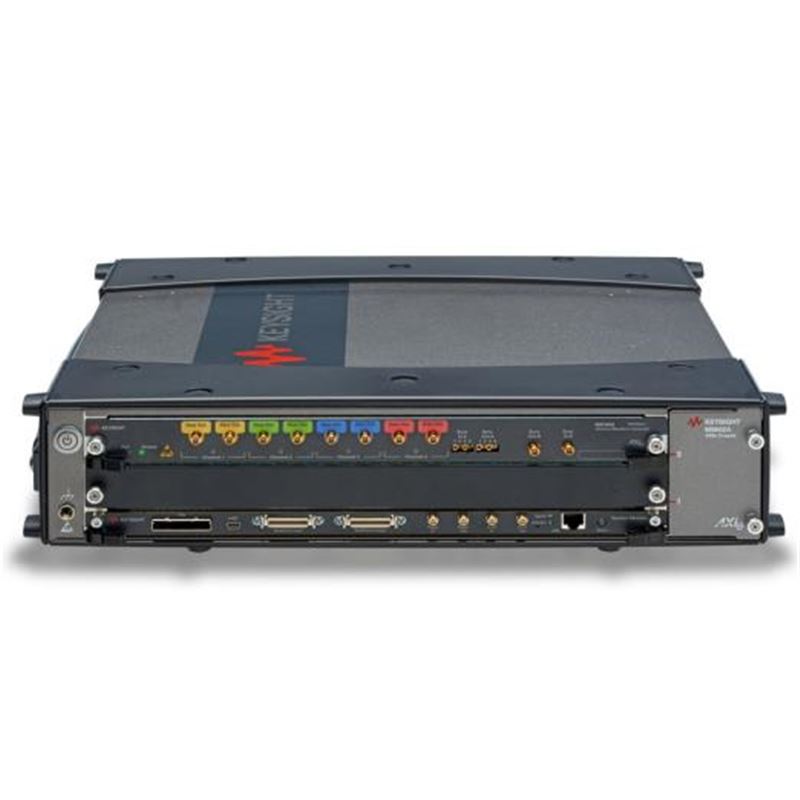

是德M8194A 120GSa/s 任意波形发生器

产品概述

是德科技M8194A任意波形发生器提供高达120GSa/s采样率与45GHz带宽，支持单插槽AXIe模块中配置1、2或4个同步通道。其具备8位垂直分辨率，可生成频率分量高达50 GHz的复杂信号，专为64 GBd/64 QAM相干光通信和100 GBd PAM4高速数字测试等应用而设计。

突出

AWG 具有高速度、带宽和信道密度组合

Keysight Technologies， Inc. M8194A 任意波形发生器 （AWG） 具有同类产品中高的采样率和最宽的带宽，一个模块中最多可同时运行 4 个同步通道。

具有高速度、带宽和信道密度组合的 AWG

1 插槽 AXIe 模块上的 1、2 或 4 个差分通道可实现优化的通道密度

120 GSa/s 采样率

任意信号生成，频率内容高达50GHz

跨模块同步

8位垂直分辨率

每通道 512 kSamples（支持 PRBS 215-1）

M8194A 旨在满足 64 GBd / 64 QAM 和 100 GBd PAM4 的要求，可满足相干光纤和多电平/多通道数字信号要求。M8194A 是是德科技的高速 AWG 之一，可提供 120 GSa/s 和高达 50 GHz 的带宽。M8194A 在单通道或多通道作中提供灵活性，但不复杂。

是德M8194A 120GSa/s 任意波形发生器选项

型号 M8194A-001 任意波形发生器，1 通道，120 GSa/s

型号 M8194A-002 任意波形发生器，2 通道，120 GSa/s

型号 M8194A-004 任意波形发生器，4 通道，120 GSa/s

型号 M8194A-BU2 捆绑包包括带 USB 的 M9502A AXIe 2 插槽机箱

型号 M8194A-BU3 捆绑包包括一个带 USB 选项的 M9502A 2 插槽 AXIe 机箱和一个 M9537A AXIe 嵌入式 PC 控制器

型号 M8194A-BU5 捆绑包包括带 USB 的 M9505A AXIe 5 插槽机箱

型号 M8194A-BU6 捆绑包包括一个带 USB 选项的 M9505A 5 插槽 AXIe 机箱和一个 M9537A AXIe 嵌入式 PC 控制器

N6171A MATLAB 软件

型号 M8194A-810 用于 M8194A AWG 的匹配电缆对，1.85 mm

型号 M8194A-820 端接 50 欧姆，2.4 毫米

型号 M8194A-830 用于 M8194A 的同步电缆套件

M9048B PCIe 主机适配器：单端口 （x8），第 3 代
