产品简介

思仪信号分析仪4071系列，具备出色的测试动态范围、相位噪声、幅度精度和测试速度，具备频谱分析、I/Q分析、实时频谱分析、瞬态分析、矢量信号分析、脉冲分析等丰富的测试功能。能够满足在无线通信、汽车电子、低轨卫星、物联网等领域研发、生产快速测试需求。

思仪信号分析仪4071系列功能特点：

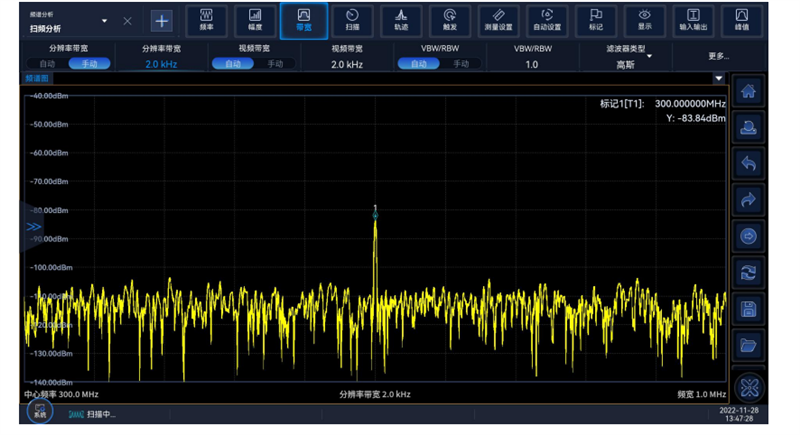

全面的频谱分析能力

支持扫频和FFT两种扫描类型

零频宽快速扫描，最快扫描时间1μs

扫描点数支持101～120001

可配置6条轨迹，12个标记。具有NdB标记、噪声标记、带宽功率/密度标记、载噪比、调幅深度等标记功能

支持正常、正峰值、负峰值、取样、平均（视频/功率/电压）并行检波

支持自由、电源、视频、外部、定时器、突发信号等多种触发方式，支持时间门测量、场强测试等功能

具有占用带宽、邻道功率（含信道功率）、功率统计（APD/CCDF）、突发功率、频谱发射模板、谐波失真、三阶交调等测试功能

思仪信号分析仪4071系列200MHz分析带宽：

Ceyear 4071最大200MHz的瞬时分析带宽，可提供10MHz（标配）/40MHz/200Hz共3种分析带宽选择，满足不同测试场景的应用需求。

多种分析带宽配置选择

提供10MHz/40MHz/200MHz共3种带宽配置选择，满足在5G NR、WLAN等不同测试应用场景进行灵活配置。

无杂散动态范围

200MHz分析带宽下无杂散动态范围为-75dBc。

全面的无线通信协议分析能力

Ceyear 4071的移动通信协议分析选件能够快速、直观地测试5G NR、LTE、NB-IoT、WCDMA、GSM等多种无线通信标准的信号特性。

5G NR信号分析

5G NR信号分析功能可对3GPP Rel-15、Rel-16、Rel-17、Rel-18版本的5G NR上行和下行信号进行调制分析，支持FDD、TDD两种双工模式，支持BPSK到1024QAM多种调制格式，支持Test Model一键测试和自定义参数灵活设置分析，显示不同调制方式、物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、资源分配等多种视图。

LTE信号分析

LTE信号分析功能可对上行和下行信号进行调制分析，支持FDD、TDD两种双工模式，支持QPSK到256QAM调制格式，支持E-TM一键测试和自定义参数灵活配置分析，显示不同调制方式、物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、EVM Vs.载波等多种视图。

OFDM信号分析

OFDM信号分析功能可对自定义OFDM信号进行调制分析，支持前导、导频、CP、子载波、符号个数等多种参数自定义灵活配置，支持BPSK到1024QAM 多种调制格式，提供捕获存储、功率谱密度、星座图、总结表等视图。

NB-IoT信号分析

NB-IoT信号分析功能可对基于FDD LTE制式的窄带物联网下行链路信号进行调制分析，支持独立（Stand-alone）、带内（In-band）、保护频带（Guard-band）三种部署模式，支持N-Test Model一键测试和自定义参数灵活设置，显示不同物理信道及物理信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，提供星座图、结果摘要表、EVM vs.载波等视图。

无线通信信号带外特性分析

在带外测量方面，能提供广泛的标准和限值线一键设置能力，高效率执行邻信道泄漏比（ACLR）、频谱发射模板（SEM）等测量。

强大的实时频谱分析功能

实时频谱分析功能是突发、捷变、跳频信号等随时间变化信号的测试工具。

最大实时分析带宽10MHz/40MHz/200MHz可选。

具备数字荧光频谱、无缝瀑布图、瞬时频谱、功率vs.时间、频率vs.时间等多种图表。

100%截获概率（POI）信号最短持续时间优于1.152μs，FFT实时处理速度为976563次/s。

频率模板触发、功率触发等多种实时触发功能，可用于捕获和分析感兴趣信号事件发生前后的数据。

*用户界面，全新交互体验

Ceyear 4071采用11.6英寸触摸显示屏，测试细节显示更全面、更直观。参数设置菜单简洁，一键直达参数设置。多测量模式并行运行与显示，模式切换方便高效。

支持用户自定义菜单

根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。

SCPI指令录制

具备SCPI指令记录按钮，可将手动操作过程录制成SCPI指令，以文本格式导出，也可以保存成C++、Python、Matlab、C#等语言的文件，加速控制脚本编程速度。

浏览器方式远程访问

仪器内置 Web服务，用户可在上位机电脑上通过浏览器访问仪器，在远程监视仪器的同时，还可以进行程控控制、界面截图、获取数据以及文件传输等操作。
