产品简介

是德N9030B PXA 信号分析仪 2Hz至50GHz，集低相位噪声（-136dBc/Hz）、>110dB动态范围和1GHz分析带宽于一体，支持5G NR、毫米波及航空航天应用。其*的实时频谱分析能力，可精准捕获复杂瞬变信号，是研发与制造的理想测试解决方案。

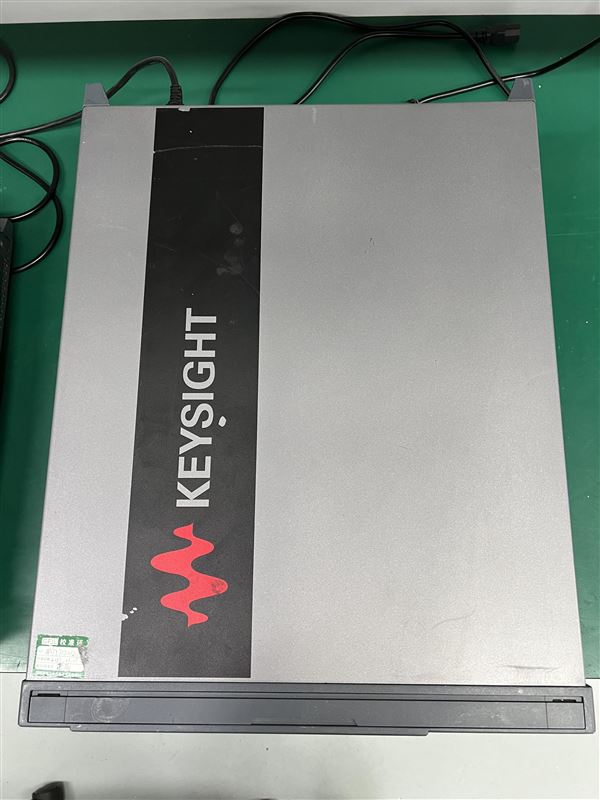

是德N9030B PXA 信号分析仪 2Hz至50GHz

产品概述

Keysight N9030B PXA（2Hz-50GHz）具备-136dBc/Hz超低相位噪声和1GHz分析带宽，支持5G/毫米波/雷达测试，提供实时频谱分析功能，满足研发与制造需求。

突出

信号分析中的基准性能

PXA 信号分析仪非常适合航空航天/国防和商业无线通信中的高性能研发 （R&D） 应用。PXA 分析更宽带宽的信号，降低测量不确定度，并通过本底噪声扩展 （NFE） 揭示以前隐藏的信号。通过PXA广泛的测量应用程序和解调功能来解开复杂的信号，或者通过可升级选项添加实时频谱分析功能。

使用 2 Hz 至 50 GHz 的宽频率范围和高达 510 MHz 的分析带宽进行更多分析

在存在大信号的情况下查看小信号，无杂散动态范围 （SFDR） 高达 75 dB

使用是德科技智能混音器将频率扩展至 110 GHz

通过高达 255 MHz 的无间隙流记录、分析和模拟真实场景

通过可选的实时频谱分析功能捕获瞬态或间歇信号

通过可移动固态硬盘和其他可选功能满足严格的数据安全要求

快速查找和测量动态信号

PXA 信号分析仪使您能够在复杂和动态的环境中快速查找和测量感兴趣的信号。这在雷达、电子战或信号情报系统中尤为重要。使用实时频谱分析模式，您可以触发带有掩码的信号，甚至可以查看时域中的信号。使用我们的 PXA 信号分析仪快速链接因果关系。

选项

频率选项

型号 N9030B-503 频率范围，2 Hz 至 3.6 GHz

型号 N9030B-508 频率范围，2 Hz 至 8.4 GHz

型号 N9030B-513 频率范围，2 Hz 至 13.6 GHz

编号 N9030B-526 频率范围，2 Hz 至 26.5 GHz

型号 N9030B-544 频率范围，2 Hz 至 44 GHz

型号：N9030B-550 频率范围，2 Hz 至 50 GHz

前置放大器选项

型号 N9030B-P03 前置放大器，3.6 GHz

N9030B-P08 前置放大器，8.4 GHz

N9030B-P13型 前置放大器，13.6 GHz

N9030B-P26 前置放大器，26.5 GHz

型号 N9030B-P44 前置放大器，44 GHz

型号：N9030B-P50 前置放大器，50 GHz

带宽选项

N9030B-B2X 分析带宽，255 MHz

型号 N9030B-B40 分析带宽，40 MHz

N9030B-B1X 分析带宽，160 MHz

N9030B-B85 分析带宽，85 MHz

N9030B-B5X 分析带宽，510 MHz

性能选项

N9030B-EA3 电子衰减器，3.6 GHz

N9030B-LNP 低噪声路径

N9030B-MPB 微波预选器旁路

N9030B-EP0 增强相位噪声，DDS LO

N9030B-RTS 实时数据流

基带输入

N9030B-BBA型 I/Q 基带输入，模拟

校准选项

N9030B-英国6 带有测试数据的商业校准证书

N9030B-A6J ANSI Z540-1-1994 校准

N9030B-AMG 校准 + 不确定度 + 保护带（认证）

连接器选项

N9030B-ALV 辅助日志视频输出

型号 N9030B-C35 射频输入连接器，3.5 mm，公头

N9030B-CR3 连接器后部，第二个 IF 输出

N9030B-CRP 连接器后部，可编程中频输出

N9030B-YAV型 屏幕视频、日志视频和线性视频

外部混合

N9030B-EXM 外部混合

安全性 - PC 功能

N9030B-SF1 安全功能，不包括启动程序

N9030B-SF2 安全功能，禁止保存结果

N9030B-SS2型 额外的固态硬盘，Win10，用于 PC8

N9030B-SS3型 用于 PCA 的附加 M.2 NVMe SSD，Win10

音频输入和数字化仪

编号 N9030B-107 音频输入和数字化仪

应用程序

N6171A MATLAB 软件

实时记录仪

N9030B-RTR型 实时频谱记录仪和分析仪应用示例

辅料

CV1117A 盖板，前面板，幻影灰，用于 4U X 系列信号分析仪

1DVR001A ROM/CD-R/RW 驱动器

1MSE001A型 鼠

MLP001A 最小损耗焊盘，50 至 75 欧姆

1CR014A型 用于 17 英寸和 20 英寸安装孔的机架滑轨套件

编号 N9030B-033 测量接收器连接器附件套件，26.5GHz MMR

型号 N9030B-034 测量接收器连接器附件套件，50GHz MMR

订阅应用软件

N9061EM0E 远程语言兼容性测量应用

N9062EM0E SCPI 语言兼容性测量应用程序

N9063EM0E 模拟解调测量应用

N9067EM0E 脉冲分析测量应用

N9068EM0E 相位噪声测量应用

N9069EM0E 噪声系数测量应用

N9071EM0E GSM/EDGE/Evo 测量应用

N9073EM0E W-CDMA/HSPA+ 测量应用

N9077EM0E WLAN 802.11a/b/g/j/p/n/af/ah 测量应用

N9077EM1E WLAN 802.11ac/ax 测量应用

N9080EM0E LTE 和 LTE-Advanced FDD 测量应用

N9080EM3E NB-IoT 和 eMTC FDD 测量应用

N9081EM0E 蓝牙 （TM） 测量应用

N9082EM0E LTE 和 LTE-Advanced TDD 测量应用

N9084EM0E 短距离通信和物联网测量应用

N6141EM0E EMI测量应用

N9085EM0E 5G NR测量应用

N9030RT1B 实时分析，最高可达最大可用带宽，基本检测

N9030RT2B 实时分析，最高可达最大可用带宽，最佳检测

N90EMEDPB 增强显示包

N90EMEMCB 基本 EMC 功能

N90EMESCB 外部源代码控制

N90EMFP2B 快速电源

N90EMRBEB 分辨率带宽扩展

N90EMTDSB 时域扫描

N9054EM0E 矢量调制分析数字解调测量应用

N9054EM1E 矢量调制分析定制 OFDM 应用程序

N9091EM0E 测量接收器应用

N9092EM0E 航空电子测量应用

N9072EM0E CDMA2000 测量应用程序，仅远程控制

N9076EM0E 1xEV-DO 测量应用程序，仅远程控制

N9079EM0E TD-Scdma/HSPA 测量应用，仅远程控制

N9080EM4E LTE V2X 测量应用

89601301C 多供应商硬件连接

89601AYAC型 数字解调分析

89601B7NC型 3G调制分析

89601B7RC 无线连接调制分析

89601BHFC 自定义 OFDM 调制分析

89601BHGC公司 LTE/LTE-A FDD调制分析

89601BHHC公司 LTE/LTE-A TDD调制分析

89601BHMC DOCSIS调制分析

89601BHNC 89601BHNC 5G NR/5G-高级调制分析

89601BHPC型 FMCW 雷达分析

89601BHQC公司 脉搏分析

89601BHTC公司 物联网调制分析

89601BHXC型 高通量 WLAN 调制分析

89601200C *的矢量信号分析，包罗万象，无频率、带宽限制，多达 64 个通道

N9055EM0E 功率放大器测量应用

N90EMPSMB Power Suite 测量应用程序

89601PSMC Power Suite 测量

N9056EM0E 群延迟测量应用的信道质量

N9077EM2E WLAN 802.11be/bn 测量应用

N9085EM4E NR V2X 测量应用

N9056PC1E 噪声功率比测量应用的通道质量， PC 许可证， PC 许可证

N9077EM3E WLAN 802.11ac/ax 测量应用，有限

89601QAMC WLAN 4096QAM调制

89601BVXC 高通量 WLAN 调制分析，有限

N90EMQAMB WLAN 4096QAM调制

N9077EM4E WLAN 802.11be 测量应用，有限

89601202C 标准矢量信号分析高达 55 GHz 中心频率、2.16 GHz 带宽和 4 个通道支持

89601203C Essentials 矢量信号分析高达 8 GHz 中心频率、160 MHz 带宽和单通道支持

捆绑调整选项

N9030B-东部 电子系统测试
